#13 Aansluitingen van de lichtschakelaar.
Hulp/uitleg voor het aansluiten van de lichtschakelaar:

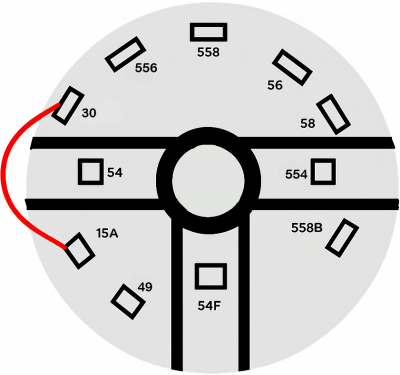

Achterkant:
| 30 | Accuvoeding na contact (geschakelde plus) | Rood met rode brug
| 49 | Ingang richtingaanwijzerrelais (voeding knipperlichten) | 2× Zwart met rode streep
| 54 | Remlichtuitgang (STOP‑functie) | Rood met zwarte streep
| 54F | Uitgang alarmlicht / richtingaanwijzerschakelaar | Rood met zwarte streep
| 56 | Voeding koplampen (naar dim-/grootlichtschakelaar of relais) | Wit met zwarte streep
| 58 | Uitgang stads-/parkeerlichten | Wit met paarse streep
| 15A | Dashboard-/instrumentverlichting | Wit met bruine streep
| 554 | Voeding STOP‑lichten (naar relais/knipperrelais/achterlichten) | Rood met zwarte streep + gele stippen
| 556 | Uitgang koplamp (links of rechts, afhankelijk van bedrading) | Wit
| 558 | Uitgang positielicht (nummerplaat-/instrumentverlichting) | Grijs met groene streep
| 558B | Achterlicht / gecombineerde STOP–hazard uitgang | Rood met zwarte streep

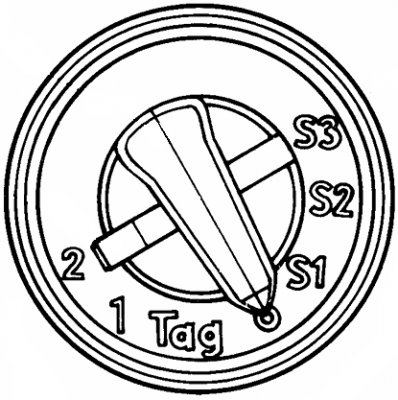

Voorkant:
Normale rijverlichting voor civiel gebruik:
| TAG | Normaal | Remlichten, richtingaanwijzers, zijrichtingaanwijzers
| 1 | Normaal | TAG + kentekenplaatverlichting, instrumentenverlichting, positielichten voor/achter
| 2 | Normaal | 1 + dimlicht/grootlicht
Verduisterings(black-out) modus (alleen te activeren na het verplaatsen van de vergrendeling op de knop):
| 0 | black-out | Alle lichten uit
| S1 | black-out | Alleen remlichten verduisteren
| S2 | black-out | Alleen koplampen verduisteren
| S3 | black-out | Koplampen verduisteren + positielichten verduisteren + remlichten verduisteren
