#12 De kilometerteller / snelheidsmeter aansluiten.
Wij helpen u graag bij het correct aansluiten van de kilometerteller:
*Enkel geldig voor de benzineversie 1.7ltr YX iltis.

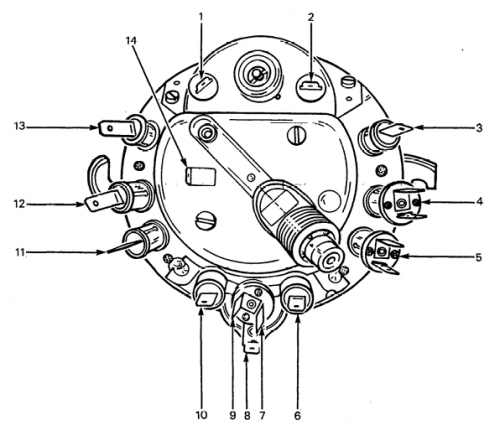

Achterkant:
| 1 | Brandstofmeter zender | Paarse kabel / zwarte streep
| 2 | Accessoireschakelaar brandstofmeter | Dubbele zwarte kabel / paarse streep
| 3 | Snelheidsmeterverlichting | Grijze kabel / witte streep
| 4 | Olietemperatuur waarschuwingslamp | 1× dubbele zwarte kabel / paarse streep, 1× dubbele gele kabel / groene streep
| 5 | Koelvloeistoftemperatuur waarschuwingslamp | 1× zwarte kabel / paarse streep, 1× dubbele blauwe kabel / gele streep
| 6 | Alternator waarschuwingslamp | Dubbele blauwe kabel.
| 7 | Richtingaanwijzer controlelamp (rechts) | 1× dubbele zwarte kabel / groene streep
| 8 | Alternator- en oliedruklamp | Dubbele zwarte kabel / paarse streep
| 9 | Richtingaanwijzer controlelamp (links) | 1× dubbele zwarte kabel / witte streep
| 10 | Oliedruk waarschuwingslamp | Blauwe kabel / zwarte streep
| 11 | Aanhangwagen richtingaanwijzer controlelamp | Groene kabel / witte streep
| 12 | Grootlicht controlelamp | Blauwe kabel / witte streep
| 13 | Snelheidsmeterverlichting | Dubbele grijze kabel / witte streep
| 14 | Massa | Bruine kabel
Verklaring van de lampen.

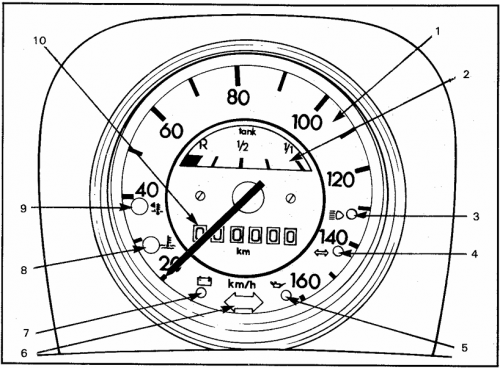

Voorzijde:
| 1 | Snelheidsmeter
| 2 | Brandstofmeter
| 3 | Grootlicht‑indicatielamp
| 4 | Aanhangwagen‑richtingaanwijzer‑indicatielamp
| 5 | Oliedruk‑waarschuwingslamp
| 6 | Richtingaanwijzer‑indicatielamp
| 7 | Accuspanning/laadstroom‑indicatielamp
| 8 | Motortemperatuur‑waarschuwingslamp
| 9 | Olietemperatuur‑waarschuwingslamp
| 10 | Kilometerteller
